設計的第十五步，合併空間
用Sketchup跑3D和用VRAY跑渲染最花的是顯卡和CPU資源，如果你一開始就是用貴死人高檔貨電腦，你或許不需要拆解區域各自跑模組，那麼合併空間這一篇就請你跳過吧，因為你不需要。
雷門是用P4 3.0的電腦外加低檔貨3D顯卡，受限於電腦的能力，拆解空間設計的後果就是要合併。考慮到並非所有人都是用貴死人高檔貨電腦，雷門的做法還是可以分享一下，至少降低了設備的門檻。
合併空間有幾個重要的用途：
- 各空間合併後進行各空間風格的調整及統一
- 視野間的切換可以知道是否要增加裝飾或大小距離的調整
- 調整各空間相接處的造型來提高相容度
- 設定動畫以模擬整體空間的行進動線，修正動線上的問題
- 畸零空間或公共空間的造型補強
- 跑給自己看可以很爽
- 在發包時也比較容易溝通想法
步驟一，先把各個模組檔準備好

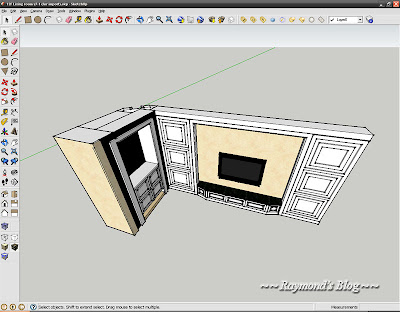

把電視牆的Sketchup檔打開，把除了電視牆以外的東西全部刪除掉，只留下電視牆。然後另存新檔並設定檔名為 "電視牆模組檔" (或其他whatever你高興就好的檔名)
把書房的Sketchup檔打開，一樣，把房屋的結構部份都刪除，只留下書房的元件。包含地板、玻璃隔間、天花板、及其他書房內部的東西。 然後另存新檔。

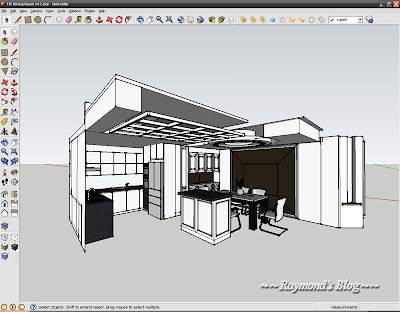

餐廳和廚房的模組檔也是一樣方法製作，差別是，以雷門的案例來看，廚房是一個模組檔匯入到餐廳檔裡，因為有配合餐廳調整，所以最後要用餐廳檔來製作模組檔。因此在進行最後合併時，餐廳加廚房就已經是一個大模組裡面有廚房模組。

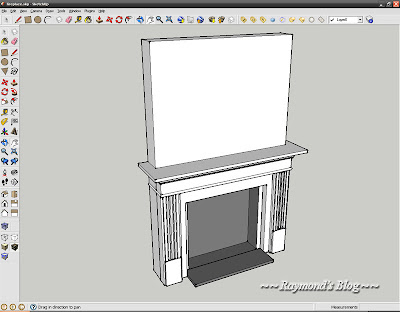

雷門自己設計的壁爐也是一個模組
長輩房也一樣把基礎結構刪一刪只留房間內的東西。由於在該空間雷門有把牆壁粉刷成別的顏色，因此也要把那面有粉刷的牆留下來。到時候匯進去合併檔時牆壁上才會有顏色。然後別忘了也一樣要另存新檔。
步驟二，匯入合併檔
雷門通常會建議你直接把客廳的那個Sketchup檔叫出來，就不用再多此一舉的把客聽變成模組檔了。因為客廳的設計裡所包含的物件及區塊最多，直接把客廳檔叫出來當主檔，匯入其他檔是比較好的做法。(不過如果你怕客廳檔被弄壞，多複製一個備份也是無妨)
匯入的方式，功能表點File→Import，然後就會出現一個檔案選擇的視窗，檔案類型要選Skp檔，然後點選要匯入的模組檔，按確定後Sketchup就會把模組檔裡面的物件自動變成一個群組匯進來。
如下圖，藍色的部份就是匯進來主檔後自動變成群組，你只要把這個群組移動到就定位就好了。提醒你，要讓他可以合併得很漂亮的話，你要去找一個角，用這個角去和房屋結構去合，才會合得漂亮。
步驟三，匯入第二層樓的合併檔
如果你有一層以上的樓層，那麼就要像雷門一樣合併完一層再合併第二層。不過如果你只有一層，那就直接跳下一步吧。
雷門樓上的佛堂與天花板模組，也一樣要製成模組另存模組檔。

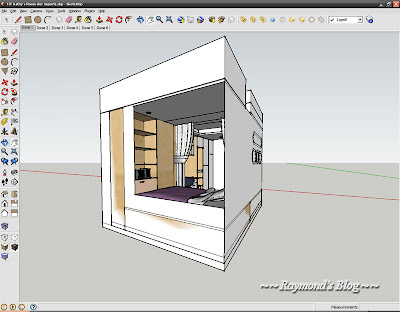

主臥房也是
女兒房也是
主臥浴室也是
合併第二層樓
步驟四，公共空間的修補
例如走道可能你沒有特別去畫，因此在合併檔之後，你可能還是要把走道的裝潢補一補，看是要貼壁紙啦要掛畫啦還是要做造型啦什麼的，或至少你要做天花板吧
步驟五，剖面圖

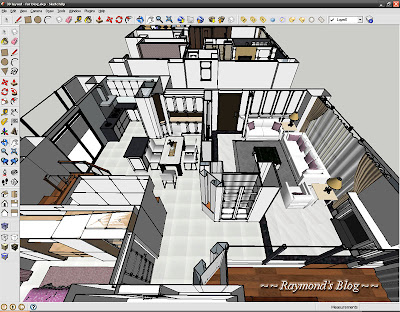

Sketchup有一個不錯的功能就是剖面圖，你只要把剖面圖工具叫出來，從屋頂上設一個剖面，然後用移動工具把剖面向下移，那它就會自動的把房子的剖面切出來給你看。如下圖。
剖面圖的目的是為了讓你能從俯視的角度，觀看各空間的隔局及風格，看看是否有要調整的。雷門建議你在這個階段不要心急，多花一點時間多用一些不同的角度多看看整體的設計。
看看空間配置是否如你當時所規劃的一樣呀。
看看風格是否在各空間可以連貫呀。
看看住宅的行進動線及家庭成員的活動動線是否順利呀。
有沒有哪裡漏掉沒想到？
有沒有哪裡太小要補一補...
步驟六，樓層合併
當然如果你只有一個樓層，你不需要樓層合併，就直接跳下一步吧。但是如果你有兩個樓層以上，那麼你需要在這裡把兩個樓層合併。

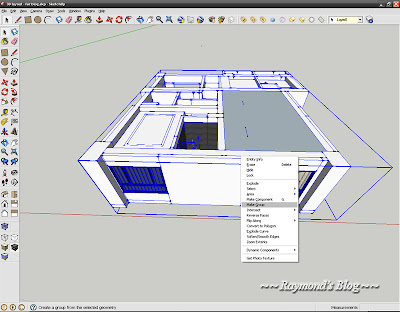

先把二樓的物件全部框選起來，然後按滑鼠右鍵，出現選單後選擇 Make Group，如下圖。群組的目的不只是為了搬，而是如果你又因故要分拆兩層樓做剖面分析的話，群組後才會比較好搬。

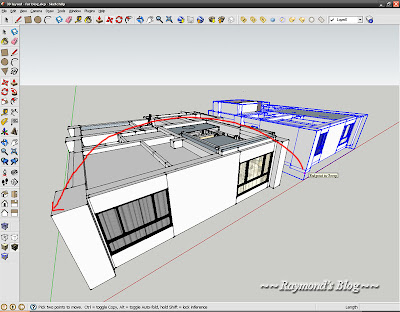

然後選取二樓，用移動工具把二樓疊上一樓，如下圖。
疊疊樂就完成啦。你可以自由的在你的虛擬房屋內四處逛逛看看。
步驟七，合併檔瘦身
以雷門的家為例，完整的合併檔，檔案容量接近100MB，每次要開個檔都要開快一分鐘才開得出來，然後要做什麼都慢慢鈍鈍的。因此要來把檔案瘦身一下。

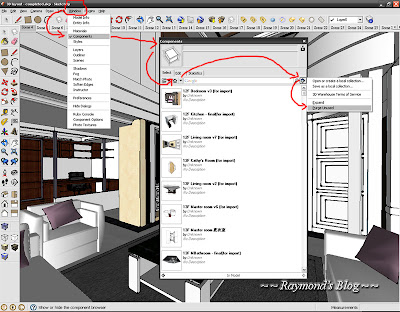

通常在Sketchup檔案中，都會有一些元件插入進來或是從模型庫當漏下來但是不用又刪除，這些刪除掉的元件並非真的刪除掉，他只是沒有顯示在畫面上而已。因此要先把這些不用的元件清掉。操作步驟請參考下圖的箭頭。(沒存的畫要記得做之前要存檔，因為會跑很久，有時會當掉ㄛ。)

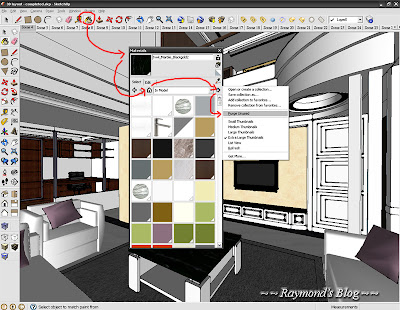

清完元件後，也要把不用的貼圖與材質清掉。操作步驟請參考下圖的箭頭。(沒存的畫要記得做之前要存檔，因為會跑很久，有時會當掉ㄛ。)
可以清除多少要看你的檔的狀況。不過以雷門的例子，從100MB清完後剩下66MB。雖然開檔還是很久，但至少比原來的也快一半了。
步驟八，設定動畫
如同前面講的，合併檔案的最終目的就是能夠讓你遊走在你的設計之中，宛如置身其中，這樣才能仔細的看看有哪裡需要改需要調整的。Sketchup的散步功能還算OK，但每次都要自己走，好像有點麻煩。因此Sketchup就提供了一個Scenes場景功能可以為不同的視野設定一個場景，然後當你自動撥放時，場景的切換就會如同在裡面遊走一般。
要設定場景時，要先從功能表上點選 Windows→Scenes，操作步驟請參考下圖的箭頭。
然後你會發現在畫面上出現了一個像頁籤一樣的東西在左上角。接來來你就只需要在你的新家中遊走了，當你走到一個角度想要設成場景時，就在上面場景頁籤的地方按滑鼠右鍵，按Add就可以增加一個場景了。你也可以用功能表的View→Animations→Add Scene的方式增加功能表。哪一種方便就用那一種。
你可以利用 Scenes Manager去修改頁籤上的文字，這樣就可以更清楚知道每個頁籤所代表的畫面了。
待全部設定完畢後，記得存檔呀，然後在功能表裡選View→Animations→Play
Sketchup就會帶著你逛新家啦。
