VRAY懶人法 - 嵌燈與投射燈製作

原先在用舊版Sketchup和VRay在畫嵌燈和其他一些展示櫃裡的小嵌燈的時候，都要先畫一個燈具，然後在燈具裡塞一個球型光源去模擬裡面的燈泡，然後利用這樣去跑渲染。問題來了，球型光源亮度調低又無法照明整個空間，亮度太高又會造成嵌燈那一塊地方過曝，實在很難控制。

解決的方法有很多種，雷門的VRay懶人法 - 簡易照明及光源設定是用增加場域光源的方式來解決空間整體亮度的問題。但是如果你想要模擬照明在空間內的光影位置或是想要創造情境照明，不想被場域光源影響，怎麼辦呢？

其實也是很簡單，就是每個參數值慢慢試，試幾個月也一定試得出來。
(試出來了再告訴我呀)


Sketchup版本的VRay 在1.48版以後的版本裡有提供了兩個新的功能，可以立即解決這個問題，簡單又專業。新功能就在VRay的工具列裡，叫做 Spot Light 和 IES Light。

如下圖的新版VRay工具列，除了原有的球型光源和方型光源之外，另外增加了兩個光源按鈕，Spot Light 和 IES Light。


Spot Light 在室內設計的用法較多是用在大顆的嵌燈用來照明空間，所以為了解釋方便，就叫它嵌燈光源好了。（路人甲：不過如果按照字面翻譯，應該是叫聚光燈或是探照燈才對。雷門：你高興就好。)

不過比起Spot Light，IES Light 的用法反而比較像是聚光燈和探照燈。(沒辦法，IES是照明工程學會的簡稱，在這裡怎麼翻都很變態，所以就叫它 IES光源好了 )

有了這兩顆光源，就可以快速的模擬各類嵌燈和投射燈的光影和各種你喜歡的照明情境。

嵌燈照明

以10公分嵌燈直徑的大嵌燈製作為例

先用Sketchup把嵌燈的模型做出來，大小和尺寸可以去參考你想買的嵌燈的尺寸去做。一般不是10公分放圓型燈泡就是8公分放U型燈管的，尺吋自己去抓吧。嵌燈的深度大約抓個10~15公分的深度就可以了。因為不是用來做產品模型，小差異不用太計較。


當模型做好之後，在嵌燈的內側用一個Sketchup的金屬材質做為燈內的反射燈罩，然後將這個金屬材質去VRay的Material 材質工具去套一個發光的材質球例如下圖的這種。


完成後建議你把燈座的物件Group起來變成一個群組，以方便日後複製使用。

接下來要增加一個嵌燈光源在嵌燈的下方(如下圖)

1. 從VRay工具列上點選嵌燈光源(Spot Light)
2. 在空間內隨便找地方點一下以加入光源物件
3. 把它用縮放工具縮小成適當大小後移到嵌燈下方位置 (建議要放在嵌燈口的下方，不要放到嵌燈裡面去。)

調整嵌燈光源 (如下圖)

1. 用滑鼠在嵌燈光源上按右鍵出現選單後點選V-Ray for Sketchup
2. 點選 Edit Light後出現 Light Editor
3. 將Decay參數的值從Liner改為Inverse Square (選Inverse Square的話，光才會隨距離衰減，才會有自然的光影)
4. 依你的空間大小自己去調整Color(光色)，Intensity(亮度)和Units(單位)

調完之後按OK就可以去試跑渲染啦，反覆調整光的亮度和光色就大功告成啦。

在嵌燈的內側用VRay套用發光的材質球的目的是：

1. 因為嵌燈光源是向下發光，所以光不會向上打到嵌燈的燈筒裡面去
2. 如果嵌燈內側不亮，看起來像是沒有開燈確有燈光，這樣會很奇怪。
3. 把光向上打進燈筒裡，怕會反覆影響光的反射會影響到光影效果
4. 用發光材質球去套的話就可以模擬燈筒裡發亮的情形又不會太影響底下光源的光影效果

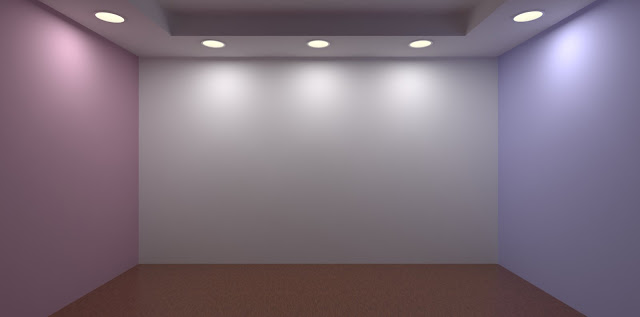

用白色光源模擬白光省電燈泡的話跑出來就像底下這樣啦


用黃色光源模擬黃光省電燈泡的話跑出來就像底下這樣啦。黃光要多黃就再自己調嘍



使用IES光源做小嵌燈

在開始使用 IES光源之前，有些基本的東西要先瞭解一下：

1. IES是照明工程學會的簡稱，它們有制定一個關於規格與亮度單位的標準
2. 許多照明大廠依它自己生產的燈泡的亮度顏色與色散的情形，遵循IES的標準製成IES檔
3. IES Light 的意思就是，它是用來套用各家廠商製作出來的IES檔的光源
4. 意思就是，你套用某一個燈泡的IES檔，VRay就用該燈泡的規格去發光
5. 網路上不難找到菲利浦的和GE的燈泡的IES檔，只要下載後套用就可以了

以使用來講，以上的瞭解就已經足以應用了。想瞭解更詳細一點的話就等我有空再另外寫了。

以5公分直徑的小嵌燈製作為例

和上面大嵌燈的做法一樣，先用Sketchup把小嵌燈的模型做出來，大小和尺寸可以去參考你想買的嵌燈的尺寸去做。一般是5公分左右，尺吋自己去抓吧。嵌燈的深度大約抓個3~5公分的深度就可以了。因為不是用來做產品模型，小差異不用太計較。


和大嵌燈一樣，當模型做好之後，在嵌燈的內側用一個Sketchup的金屬材質做為燈內的反射燈罩，然後將這個金屬材質去VRay的Material 材質工具去套一個發光的材質球。完成後建議你把燈座的物件Group起來變成一個群組，以方便日後複製使用。

接下來要增加一個 IES光源在嵌燈的下方(如下圖)

1. 從VRay工具列上點選 IES光源(IES Light)
2. 在空間內隨便找地方點一下以加入光源物件
3. 把它用縮放工具縮小成適當大小後移到嵌燈下方位置 (建議要放在嵌燈口的位置，上一點或下一點都無妨)

調整 IES光源 (如下圖)

1. 用滑鼠在 IES光源上按右鍵出現選單後點選V-Ray for Sketchup
2. 點選 Edit Light後出現 Light Editor
3. 在Sampling的地方有個File，點選旁邊的按鈕後跳出檔案選擇的畫面
4. 到你存放IES檔的資料夾中去選一個你想用的IES檔後回到Light Editor的畫面，可以看到File後面有你選的檔案的路徑與名稱
5. 依你的空間大小自己去調整 Filter Color(光色)

調完之後按OK就可以去試跑渲染啦，如果跑出來的光影不喜歡或是亮度不夠，就去選其他的IES檔來試，反覆試到適合的IES檔和光色就大功告成啦。

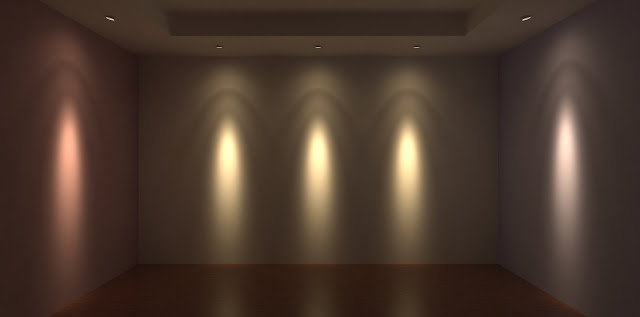

以下圖為例，這是 ColorBlaze_48_LTL15621_05032009.IES 檔的光影效果


這是另一個 IES檔的光影效果，你可以看到映射在牆上和上一張不同的光影以及不同的聚光效果



使用IES光源做投射燈

如果再玩細一點，用以上相同的方式製作投射燈 (如下圖)

1. 先用Sketchup把燈座做出來
2. 套入材質與發光的材質球
3. 加入 IES 光源後，依你投射燈光的方向轉一下光的投射角度
4. 在IES光源裡設定好相對的 IES檔
5. 就可以跑渲染啦

跑出來的投射燈就很漂亮啦


模擬照射牆壁的角度


這是上圖投射燈套用 ColorBlast_12_Clear_LTL16004_116-000025-02_070909.IES 檔的光影效果


這是另一個雷門做的投射燈


也是向牆壁投射


這是上圖投射燈套用 ColorBlast_6_Clear_LTL16006_116-000026-02_070909.ies 檔的光影效果


省電救地球，當然也要做LED投射燈啦。


用相同的辦法套用IES光源就可以啦

(跑圖跑得好累，最後一張的IES沒跑好有點雜訊，反正只是用來當範本，就不要太計較了，也讓我懶一下吧)

老規矩，既然是懶人法就要懶徹底一點，雷門做了幾個嵌燈和投射燈的Sketchup模組，可以直接匯入就可以使用，另外也有Philip完整的IES檔，幸好檔案都不大，有需要的話通知一下，雷門再Email給你。

......
PS: 套用IES檔在IES光源裡，存檔時並不會儲存IES檔，雷門的模組裡有附上使用的IES檔，匯入模組時要再麻煩一下進到 Light Editor裡重新指定一下IES檔的路徑，這樣就可以了。
