VRAY懶人法 - 簡易照明及光源設定

VRAY懶人法再進階,室內設計渲染簡易照明及光源。

VRAY的材質知道要套用材質球之後,質感是出來了,但光源單靠VRAY的晝光 (Skylight) 還是不夠,這時要做的就是在空間內建立光源及照明。問題是怎麼設呢?

很簡單,就是你去每個參數都設過幾遍,大概幾個月你就會了吧‧‧‧

雷門耗在上網爬照明和光源是花了最多的時間,不過一旦試出來之後,一篇這樣的文章,一分鐘,你就會啦。(感覺好像自己花了很多時間去學好像很白癡‧‧‧哈哈哈)

照明有兩種,直接照明和間接照明,這邊我就用間接照明來當範本來說明步驟 (沒辦法,我家都是間照,所以當時沒試過吸頂燈或吊燈式的渲染)

安裝照明第一步就是要裝燈管,VRAY也不例外,要先在間接照明的層板裡建立燈管


第一步 建立光源

先點選VRAY的方型光源,然後在間接照明的層板裡建立燈管,直接畫一個長型的燈管。要注意畫方型燈管的方向,滑鼠要從左上拉到右下,這樣對VRAY來講,發光面是朝上。如果是左下拉到右上的話,發光面就會變朝下。

以間接照明來講,我們要讓他發光面朝上來模擬照明的效果 (如果你要把他立起來朝間照外側發光也可,但渲染時就會看到一根發光的燈管,不旦有點醜,光的折射效果也不好。)


剛開始真的什麼都不懂,習慣上就貼著層板的平面去畫一個方型光源,然後去跑渲染。因為也沒有相關的介紹說要怎麼設,所以就依自己的直覺來畫。直接跑渲染的後果如下圖,層版的光是出現了,光的折射也反應在空間裡,但間照的層板下方卻漏光。


網海爬了超久也沒找到解決方案,頂多是繞著方型光源的正反面來打轉。經過好幾夜不眠不休的各種嘗試後,雷門找到解決辦法,而且非常好用。(雖然不確定是否是正統的方式)

你所需要的是,把畫出來的方型光源朝上移動一點點,原因就是,方型的VRAY光源貼緊 Sketchup的物件,會讓兩個平面重疊,光線就有可能會從下方漏出來。但是如果很清楚的把方型的VRAY光源往上提個一點點,不要緊貼Sketchup物件,就不會有這種問題。

所以接下來就是把畫好的方型的VRAY光源(就直接當它是燈管啦),用移動工具往垂直方向,也就是座標線裡的藍色標線,向上移動0.2公分,0.2公分是目前試過最好的距離。

做法就是用移動工具點選燈管後,垂直向上移動,出現藍色座標線表示它是垂直移動。然後直接用鍵盤輸入0.2(假設單位是公分,如果是公尺的話就要輸入0.002)然後按Enter鍵。它就會往上移0.2公分了。


第二步 設定發光參數

移動後用滑鼠點回選取工具(就是Sketchup工具列裡那個黑色箭頭的圖示),然後點選剛剛畫好的燈管,用滑鼠在上面按右鍵跑出功能表。如下圖的步驟:

  1. 點選光源
  2. 按右鍵跑出功能表,點選底下VRAY for Sketchup→ Edit Light
  3. 出現如下圖右邊的光源設定畫面
  4. 設定發光參數
    - 上方的顏色是指要發光的顏色(白色就是白光,黃光的話就要改成黃色。黃光的部份,不要設得太黃,淺淺的米黃就可以反應出很美的黃光色)- Multipler 大約在5~7之間,Units用Scalar即可 (你要用相同於電燈瓦數的Watt的單位也可,但是我試了之後,28W燈管如果你輸入28,渲染時會變成過亮,如果專家們有好的光度設定麻煩分享一下)
  5. - 確定Invisable 的地方不要勾選
  6. - 一排間接照明可能實際上會裝好幾跟T5,但在這裡就不用那麼麻煩了,一個長型的VRAY光源物件就可以了



設定好之後,把燈管複製到四週的間照層板裡,調整燈管的長度和寬度即可 (要注意不要緊貼在間照的物件上,要保持0.2cm的距離)

第三步 增加場域光源

實際生活中,間照的光度是足以照明整個空間。但在VRAY中,光靠燈管的亮度來模擬是不夠的,還需要增加隱藏光源來協助照亮整個場域。

使用VRAY的方型光源是有方向上的差異。如下圖,左上朝右下畫是會畫出朝下的發光面,左下朝右上畫是會畫出朝上的發光面


我們需要在空間的正中央的天花板下,畫兩個方型的光源做為場域光源,一個朝下照亮空間,一個朝上輔助照亮天花板。

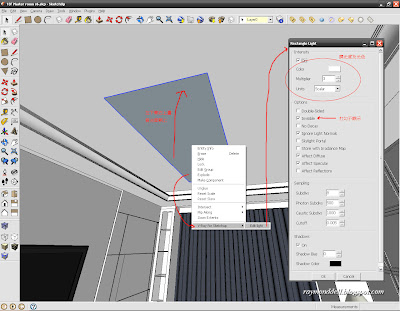

  1. 如下圖,左下右上,在天花板上畫一個方型的光源
  2. 在光源上用滑鼠點右鍵點選VRAY for Sketchup→Edit Light
  3. 設定發光參數(因為是朝上發光,光源離天花板不會太遠,所以光度要儘可能小。以雷門的例子來看,可以設在2~3之間)
  4. 把Invisable 打勾。因為是場域光源,目的是輔助打光,並不是實際的燈具,這個發光體在渲染中,只能發光但不可以顯示本身的物件。


以相同的步驟再畫一個朝下發光的方型光源,要從左上朝右下畫。
光源的設定和上一步相同,也要確定 Invisable要打勾。


用Sketchup的移動工具把這兩個場域光源向下垂直移動。要注意的是,朝上打光的那一片要在上面,朝下打光的那一片要在下面。中間要留一點空間。


依空間的不同來調高低,一般用如下圖的高度就可以了,但依空間的不同,你也可以自己調整高一點或低一點。另外,因為朝上的那一片光源是要照天花板的,由於距離近,方型的光源不用太大片,因為光度和光源物件的大小有關係,一樣的光度,光源物件越大就越亮。

上面那一個光源物件的大小,可以用Sketchup的放大縮小工具去把他縮小一點。


試渲染的結果如下。可以看到空間的亮度就很不錯。


下圖沒有場域光源,所以空間暗暗的。光靠間照的發光還不夠。


如何設定檯燈光源

圓球型的光源,例如燈泡,也是室內空間裡會常用到的光源,雷門就以檯燈為例。

  1. 如下圖,先用VRAY的球型光源工具在畫面中增加一個球型光源
  2. 然後把它用Sketchup的縮放工具縮小到約一個實際燈泡大小
  3. 然後把它移到檯燈的燈罩裡的中心位置,如同實際的燈泡位置


和方型光源一樣,點選該物件後用滑鼠右鍵點出功能表,選VRAY for Sketchup→Edit Light,然後設定發光參數。

和方型光源有點不一樣的是,你會在球型光源的發光參數畫面看到有額外的選項例如decay
VRAY預設值是Linear,要把它改成Inverse Square,表示光會隨著距離及折射的影響會隨環境衰減。調好後就可以放手讓他去跑渲染啦。


下圖就是用Linear跑出來的光,非常不自然


下圖就是用Inverse Square跑出來的


所以如果你想試跑一下只開檯燈的情景,那就把上方間接照明的燈關掉(就是進去每一根燈管的發光參數畫面,把上面那個ON的勾勾拿掉,然後用相同方式,把場域光源的那兩片,也把ON的勾勾拿掉,跑出來的渲染就只剩下檯燈的光啦。
