Vray - 超EASY基礎操作

好用的工具當然是要夠強,但太強大的工具就會變成入門門檻太高不好學。例如AutoCAD或是3D Max這一類的軟體。VRAY的特別就是在於他很強,軟體卻不大,要用得很精的畫是很複雜而且難學,但如果不是很機車的渲染,卻相對的超簡單又超容易。

如果你一開始和雷門一樣從無到有什麼都自己爬,那確實是要花一番工夫,但我告訴你,看懂後你會發現,原來用講的兩三下就會了。


(原先雷門在用的時候是和Sketchup7搭配的舊版本VRAY,現已更新內容為現在的版本 Sketchup 8 & VRAY 1.48)

好吧,雷門的部落格不就是在幫大家省時間嗎,那就兩三下把重點講一講吧,看是不是你兩三下就會了。

VRAY去哪找?原廠網站免費試用30天。 (不要問我破解,因為我很笨)
http://www.vray.com/vray_for_sketchup/
(PS: 原來開發VRAY的ASGVIS已經被併掉了,所以原來的超連結也失效,現在重新貼新連結。)

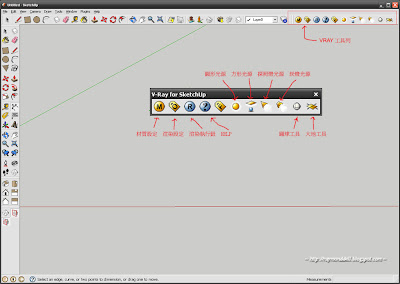

安裝好之後你會在Sketchup的右上方發現新的工具列,如圖


沒錯,所有VRAY的東西就是在這個小小工具列裡面。基本上這個工具列你只需要知道幾個東西就可以做事了,我把他說明在上圖裡

從右到左分別是:
  • 大地工具:不會用,室內設計應該用不到,因為我從沒用過
  • 圓球工具:你如果有在用Sketchup就應該不難發現,Sketchup要畫圓球怎麼畫?(先畫一個圓→再90度立面再一個等圓→然後用Follow Me工具)VRAY很雞婆的就提供了一個圓球工具幫你畫圓球。就這樣,和渲染一點關係也沒有
  • 嵌燈光源:新版VRAY很貼心的工具之一,方便做有照設角度的嵌燈
  • 探照燈光源:新版VRAY很貼心的工具之二,方便做探照燈
  • 方形光源:畫T5或T8燈管和環境照明必用
  • 圓形光源:畫發光燈泡必用
  • Help工具:就是把你導去官網求救
  • 渲染執行鈕:設定好之後按下去就開始跑
  • F...什麼碗糕的圖示:觀看前一次渲染圖
  • 渲染設定:就是設定跑渲染時的環境參數,例如大小啦,細緻度啦什麼的
  • 材質設定:就是設定每一個材質的光學係數 (就是設定他是反光啦什麼的,別被嚇了)
基本上新版的VRAY都會自動和Sketchup的材質連結,例如下圖,你要設定Sketchup材質你會點Paint Bucket(圖示像油漆桶的那一個),但是你要設VRAY的材質,你要點VRAY的材質設定工具(就是VRAY工具列裡面有一個M的那個圖示)

你會發現Sketchup和VRAY的材質清單是不是都一樣呀。如下圖左邊是Sketchup材質清單,右邊是VRAY材質清單,除了排序有點不同,其他是不是都一樣呀。


要跑VRAY的第一部當然就是去設定材質啦。
設定步驟如下圖:
  1. 點Sketchup的油漆桶(就暫且這樣稱呼他吧)
  2. 點選他旁邊的滴管工具
  3. 然後在你要設定材質的地方點一下(例如下圖我點在電視牆上的大理石)
  4. 然後就會知道他在Sketchup裡是套了哪一個材質
  5. 然後去點VRAY的材質設定工具,找到一樣名稱的那個材質
  6. 在VRAY的材質設定畫面的右邊就會出現詳細的光學係數等參數值


這裡學問就多啦,所有反光啦、反射啦、折射、陰影....雜七雜八的東西就是材質設定。
嘿嘿,頭大了吧。

如果你是機車型的人,麻煩你,研究好教我,因為我不會

不過如果你只是想替你自己的設計跑渲染,色差可以接受的,那麼可以參考我後面寫的VRAY懶人法。
