雷門老總:

「雷門的辦法,絕對不專業,因為我很笨我不懂,我是笨人笨方法去做窮人窮豪宅,所以如果您是專業設計師,請恥笑我,不屑我吧。不過如果您和雷門一樣,歡迎大家一起,不專業的人來不專業的分享吧。」...笨人笨方法,窮人窮豪宅

Step11 餐廳設計

故事發生在某一天的中午,雷門和同事跑去內湖COSTCO吃50元吃到飽的便宜牌大熱狗,在開車離開的路上就不小心的經過了特力屋,然後一不小心的就彎進了停車場,然後又再不小心的停了車到特力和樂樓上的家具店,在尋找出口的時候不小心的就看到了皇齊柚木,然後剛好非常不小心的看到一張大的大理石方餐桌,又非常非常剛好它又在出清,價格便宜到不買會掐老二自殺,然後就這樣一路不小心的狀況下,雷門買了一張餐桌。

就在那一切都還沒開始,設計都還沒著落的時候,腦袋裡連裝潢都還沒半點譜的時候,嘿,雷門就不小心買了餐桌了。連方的圓的都還沒決定勒,餐桌就居然買了,事後回過神來,還搞不清楚自己是那根筋錯亂在那邊耍笨犯白癡,哇勒,什麼都還沒譜,我買餐桌幹什麼。更白癡的是,我明明是想要圓餐桌,我買張方的幹什麼‧‧‧

第十一步,餐廳的設計

很抱歉以上是個笨蛋耍白癡的錯誤範例。

倒不是說方餐桌是什麼錯誤決定,而是錯在它發生在設計都還沒有想法之前。雷門非常有可能因為買了這張餐桌而導致餐廳的設計一整個亂掉,無法達到自己理想的要求,退而求其次的接受了不滿意的後果。因此雷門非常慎重的建議,除非你已經非常清楚你要的家具是什麼,然後又剛好他在打折你必須要趁便宜先買,否則,最好還是別貪便宜在自己都還不確定之前就衝動敗下去。
幸好雷門在最後餐廳完稿時還是決定用方桌,而且型式也和這張吻合。真是狗屎運

在你開始要畫餐廳立面設計之前,必須要先確認一下餐廳的平面規劃,包含:
  • 餐櫃的位置
  • 餐廳的座向
  • 餐廳的隔間(如有的話)
  • 餐桌的大小(四人/六人/八人或以上的餐桌)
當然也要整理出自己的需求,以雷門的例子來講,經過不斷不斷的去現場感受空間的大小及座向,雷門確定了幾件事:
  • 餐桌雖然已經敗了方的,但仍想要圓的,以整體規劃為主
  • 餐桌上要吊水晶燈 (女王的要求)
  • 餐桌上天花板要圓形造型 (天圓地方...嘿嘿...圓滿)
  • 8人坐大餐桌但只坐6人
  • 每張餐椅都要扶手
  • 餐櫃位置已確定,並要用上吊櫃搭配矮櫃,中間檯面是財位要放水盆
  • 餐櫃要考慮後面電箱和弱電箱的遮蔽
上述是雷門自己依自己的需求,再依現場的空間,大致整理的一些自己在設計上的想法,提供一個範本當做參考。雷門也會建議你要具體的整理出你的需求及構想,這樣在畫圖時才不會抓不到方向,徒然浪費時間和精力。

和前面的設計一樣,在開始動手畫Sketchup之前有幾個準備動作:
  • 用複製的房子的框架及基礎結構的Sketchup檔來畫,不要動到原始的基礎結構檔。
  • 要確定房子的框架及基礎結構已經是設成一個群組,表示不會被你你後面畫的物件影響。
  • 要記得另存一個叫做”餐廳”的檔 (或是其他任何你高興就好的檔名)
以雷門的設計為例子,雷門的平面稿中,餐廳和廚房是一整個相連空間,廚房是採開放式,因此在畫設計搞時,雷門的餐廳規劃便是如下
(是在一開始的時候拿建商給的平面配置圖剪剪貼貼的標示一下餐廳的空間及基本想法。)

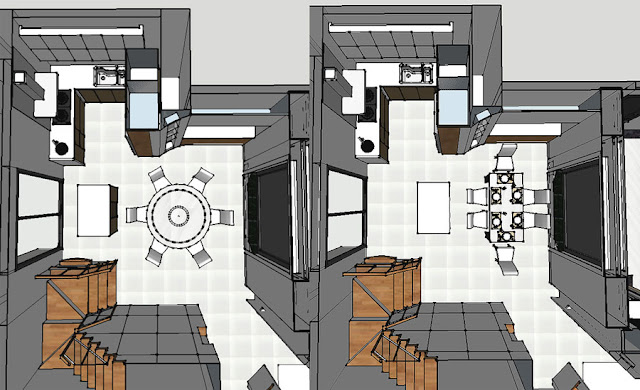

先大致畫一下,然後複製成兩個,然後隨便當漏方的跟圓的餐桌椅各一組,用兩個圖比較一下,嘿,這樣看就比較有概念了吧,以這樣的空間來看似乎方的會好一點。經過家人的比較選擇後,最後決定要用方的 (好你佳在,之前買的餐桌用得上了)


一旦確定後就開始狂畫啦

從某本雜誌上看到類似的餐櫃,畫一個來看看,順便配一配餐椅


嗯,黑色的餐椅不好看,換白色的試試看


用金黃色當主色有點太貴氣,換具有個性的色係來看看,也和廚房配色一下,餐櫃改和廚具一樣的白色吊櫃,有延伸廚具的感覺


用茶色鏡當主色配純白英式線板餐櫃,嘿,感覺近了


畫天花板。可以看到上方的橫樑很討厭,要想辦法遮掉又要保留天花板高度
用方格茶鏡配方餐桌,有點多此一舉的感覺。ㄟ我不是要用圓的天花板嗎,怎麼畫到方的去了?沒關係,再畫 (因為要跑渲染要好久,乾脆順便配一下廚具的顏色來看看)


去香港總公司開會,被迫設計中止,但有一天熊熊看到總部會議室的天花板是大方格的設計,熊熊產生靈感,既可把橫樑模糊掉,又可以有造型,又可以保留天花板的高度。回飯店後立刻畫。當然也一併改個色系一併跑渲染。


嘿嘿,天圓地方的效果出來了,圓型天花板的正中央剛好可以掛水晶吊燈,線板餐櫃的效果也出來了,黑白風的搭配也有顯著的效果。但無耐女王不喜歡太過黑白的色系。好吧,反正樣式的設計已經確認,就來玩玩顏色遊戲吧。改回女王喜歡的茶色看看。


廚具的黑色對比有點太強了,換個米黃色的檯面,然後順便跑黃光照明的燈試試


算了,還是改回白光吧。


女王不喜歡米黃的廚具,但是廚具櫃體用白色看來是可行。好吧,改黑色檯面試試。
另外也換張亮色的餐椅,一併跑渲染試試




在上一版中,廚具顏色對了,可以定稿。餐櫃及天花板樣式也對了,壁面的茶鏡也有加分效果,餐椅也符合了雷門要的休閒樣式,只是橘色有點太搶眼,太過跳脫整體場域的色系了。改回白色餐椅試試。


嘿,整體感覺都對了,水晶燈反正不是裝潢初中期需要顧慮的,先不畫了,反正知道要放吊燈,就這樣先完稿,不浪費時間在這裡,還有別的地方要搞呢。

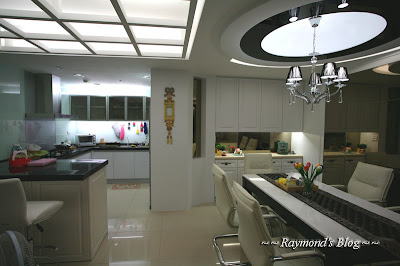

最後完工的實品圖









餐廳設計的小建議

  • 廚房如果是和餐廳整合,可以在餐廳畫完之後把廚房檔匯入進來,再一併調整整體色系及細部等。
  • 餐廳如果是和客廳整合為一個空間,則必須先畫餐廳之後,待畫客廳時再匯入餐廳檔來調整。
  • 如有餐櫃的話餐櫃會是餐廳的重點造型,最好多畫幾個版本比較
  • 如在餐廳區有空壁面的話,最好在壁面上做一些造型,可以增強餐廳的風格。或是買現成矮餐櫃靠壁來放。
  • 餐廳上方的光源及造型天花板。通常餐桌上方都喜歡放吊燈,可以考慮水晶燈或一般吊燈。水晶燈的話要注意天花板要加強結構,要能承受吊燈的重量及腳座的固定。
  • 餐櫃有分高矮櫃或是吊櫃或是吧台櫃,要注意通常餐櫃的造型及用途會影響餐廳的設計。
  • 餐桌及餐椅是餐廳的造型核心,也因此設計師款的餐椅有些甚至一張椅子的單價比餐桌還貴。餐桌可依你自己的喜好選擇圓的或方的,玻璃的或實木的或大理石面的。不過在畫設計圖的時候就隨便模型庫當漏一個接近的來代替就可以。
  • 照明光源的顏色也要記得跑一跑渲染。通常白光比較好調Vray,但黃光就比較難調了。建議你不用太理他,反正只是想試光色,是不需要樣專業人士一樣太講究色溫啦波長啦什麼的,淺米黃給他用下去就對了。(不過你要是太機車想調的話,麻煩調完的參數分享一下。哈哈哈)

5 則留言:

  1. 雷門大大,我好喜歡看妳的blog,每一篇都好精彩!!


    想順便一問,我有時候才貼幾樣材質跟弄點燈光就會無法迅染

    請問這是什麼原因? 設定參數過高? 還是電腦配備不夠? 或是?


    電腦配備: I7 3XXX 險卡 GTX560 記憶體 4G

    希望您為我解答感謝您

    回覆刪除
    回覆
    1. 請問你說的無法渲染是什麼情形? 是當機還是全黑還是??

      你的電腦規格沒有問題, 除非有超頻導致不穩定.
      不過通常來說會出現渲染問題多半是VRay因為安裝了不好的破解版導致的
      絕大部份的情形都在重新下載後安裝試用不要破解就可以解決. 如果是這樣就確定是用了不好的破解版

      建議你把VRay移除後重新下載並安裝試用版看看是否還有問題

      刪除
  2. 請問雷們大大,茶鏡的反射率跟顏色是如何設定的,我怎麼設定都怪怪的@@”
    盼望能解答,謝謝。

    回覆刪除
    回覆
    1. Reflection裡的Highlight和reflection都是1, 上面Reflection旁的M要用TexFresnel調成咖啡色, IOR調成24即可. 可以留email我把茶鏡設訂定轉成材質球給妳

      刪除
    2. 請問雷門大大....我也想知道你的設定檔。我都調不出茶鏡
      然後渲染會過曝

      刪除
