Step16 繪製施工圖

按照正常標準的設計師做法,施工圖是一定會畫得清清楚楚並且使用業界的標準格式來繪製。雷門是第一次自己煉,當然是也要毛起來給他學一學畫一畫啦。

於是乎在設計都定稿之後,雷門又爆了兩個星期的肝去研究施工圖的繪製,然後很努力的開始畫起施工圖,還去研究Sketchup專業版的Layout。然後一個星期過去了,只畫了幾張,如果要全部都畫完可能要二三十張以上,然後按這樣看來,要全部畫好大概房子還要再廢一個多月養蚊子‧‧‧
好吧,沒時間再養蚊子了,先把已經畫好的先跟工班溝通,沒畫好的就再一張一張畫吧。和工班溝通的第一天,吳師傅:「你不用畫這個啦,你把3D圖印出來跟我跑一兩遍就可以了」。哇勒,整個人傻掉,那我前兩個星期養的蚊子不就白養了‧‧‧

設計的第十六步,繪製施工圖

那麼到底有沒有需要畫施工圖呢?標準畫施工圖有一個好處,就是它的內容格式和標示有一個標準,如果你找的工班是看得懂標準施工圖的,那麼不用太多解釋就可以依照施工圖在誤差較少的情形下把工程完工。

繪製施工圖的好處:
1. 避免設計師,業主,與工班各說各話,減少施工爭議
2. 萬一工班認知錯誤做錯了,也可以此要求修正
3. 萬一業主認知錯誤造成設計爭議,也可以此和業主釐清責任
4. 工班報價較精確,設計師比較能充份掌握成本與利潤

因此對於專業的室內設計師或是設計公司,一定都會要匯製施工圖,這應該是這行的標準作業流程吧。設計公司總不希望設計師一天到晚和工班認知錯誤施工出問題吧,當然對於要求嚴謹的客戶也比較能減少爭議,畢竟圖畫好確認是客戶確認。

但問題是,對於像我這種自己練的門外漢,要能畫出專業的施工圖,就要有房子空著養蚊子的打算,因為你首先要去學施工圖的繪製標準和各種標示的表示法。

如果你跟我一樣真的很想學,這裡有很不錯的資訊可以去學
http://blog.xuite.net/tsai.mc39/4/13207563

所以呢,為了自己的豪宅,拼了,先毛起來學施工圖吧。半知半解之後就開始狂畫。

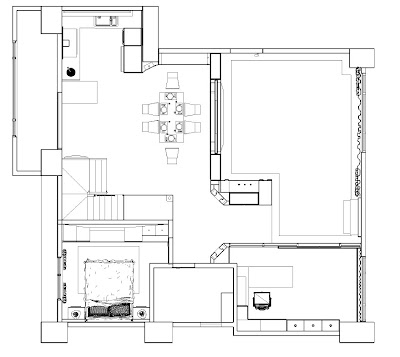

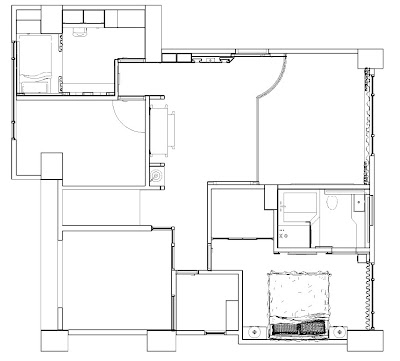

先出平面圖



畫完後畫插座圖



畫到立面圖時,剛開始用Layout很認真的畫




畫得非常爽

然後畫了一兩個星期後,只完成了10張‧‧‧

不管了,先找工班,然後在與師傅和發包的歐德的設計師見面後
師傅說太專業了看不懂‧‧‧ㄜ‧‧‧怎麼會這樣勒

沒關係,肝都爆了不知道幾個掉了還怕什麼,再改一改
用Sketchup3D圖,轉一轉喬一喬再把尺寸標一標減減貼貼到Powerpoint上,還多此一舉的加框

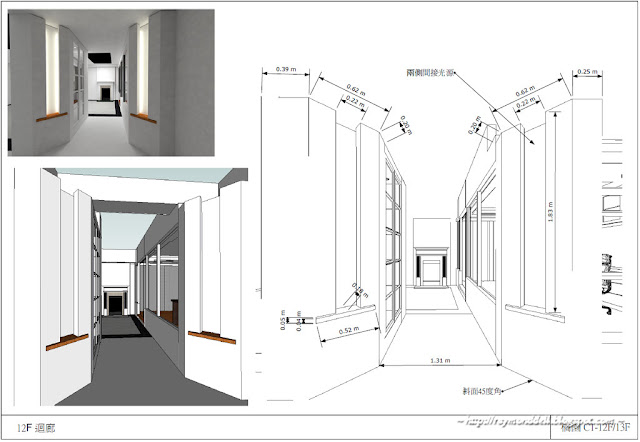

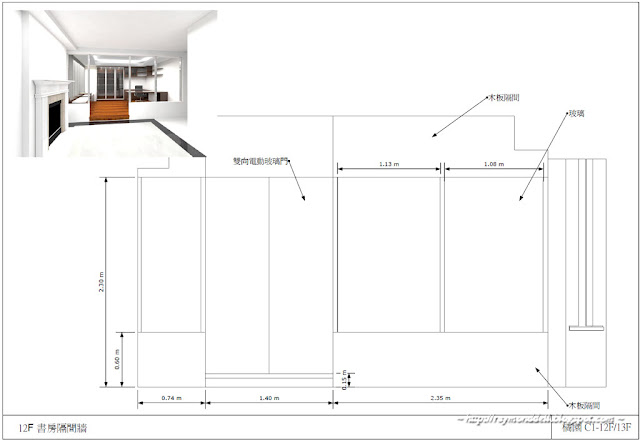

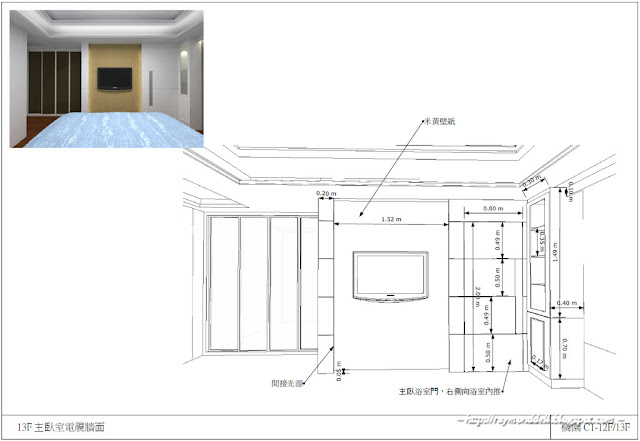

後來就乾脆連框也不要了,就直接3D圖轉一轉尺寸標一標

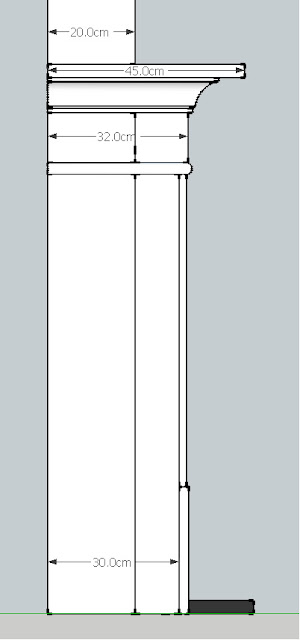

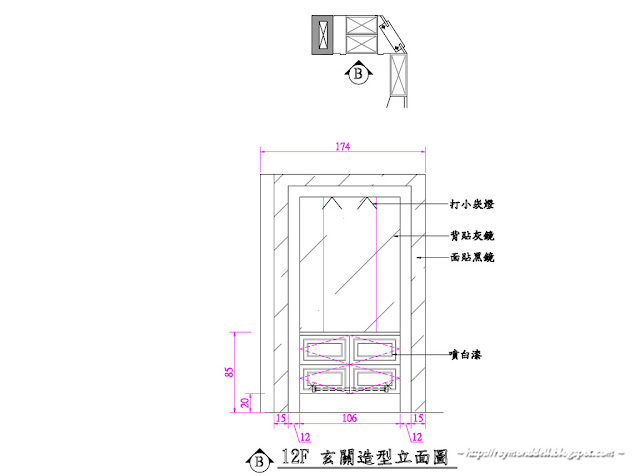

這是我設計的造型壁爐的設計圖







然後就這樣不專業的完工了,最後房子也順利依自己的設計完成了工程。
專業的施工圖,在我家沒派上用場,卻浪費了我新家三四個星期養蚊子。需要嗎?需要,因為如果我有專業的施工圖,又找了專業的施工團隊,那麼也許我就不用自己盯的這麼辛苦了。但問題是,又有多少施工團隊的師傅看得懂呢?要找老師傅工夫好,八九成都要靠開場引導帶過一遍。

扯太多,不管專業不專業,圖是一定要的,一般基本施工圖需要畫的地方大概就是:
  1. 房屋平面圖
  2. 天花板平面圖
  3. 牆面及隔間圖
  4. 地板及地面施工圖
  5. 水管、電源、開關、插座、電話、網路等水電的配置圖
  6. 冷氣的擺設位置及出風口的圖
  7. 燈具的配置圖
  8. 電視牆的立面圖
  9. 玄關櫃(牆)立面圖
  10. 書櫃矮櫃高櫃鞋櫃餐櫃等等有的沒有的櫃都要立面圖
  11. 特定區域的牆面施工的圖,例如主臥床頭有造型的牆等等
以雷門家兩層的樓中樓來講,我全部圖面加一加畫了三四十張,為的就是希望能讓師傅能參考施做。

另一件很重要的事,就是畫施工圖需要標示材料及尺寸,但有了尺寸一定就沒問題嗎?雷門的經驗是,一定需要現場和施傅全走一遍後和師傅討論施作方式和材料,並隨需要調整尺寸。這部份就後面有提到開場時再講吧。

要注意的是,冷氣的配置圖,需要冷氣廠商現場勘查後討論冷氣的大小並決定是要吊隱的還是壁掛的,而且如果是吊隱的話還要決定風口位置,以及排水管、冷媒管線以及電源位置。

水電線路施工圖要找發包的水電師傅現場幫你看過一遍,現場討論你要的位置和管線走法後才能畫圖。

那講了半天到底需不需要用專業的施工圖勒,還是用雷門的轉一轉喬一喬版的不專業施工圖勒。我是這樣的建議啦:
  1. 如果是有找設計師那就不用自己畫了啦(廢話)
  2. 如果自己找裝潢統包,問一下他們需不需要再決定畫哪一版
  3. 如果是自己充當設計師,有臨場隨機應變的調整能力的話,自己監工,開場開好一點,大概也不需要畫到專業施工圖。
  4. 因為不管什麼圖,目的就是希望能按你想的去施工嘛
我可沒告訴你專業的施工圖沒有用ㄛ,我是說,他要看你找的工班看不看的懂,需不需要,以及你自己有沒有辦法監工。

如果你找的工班看得懂施工圖,那麼專業施工圖一定能夠派得上用場的。但如果你找的工班看不懂,那畫來自己爽也是挺不錯的。
